AL-KO Extraction Technology plant individuelle Absaugsysteme für die Holzverarbeitung, die Energie sparen, Arbeitssicherheit erhöhen und Produktionsprozesse dauerhaft stabil halten.
Keine Standardlösungen – sondern exakt auf Maschinen, Luftmengen und Betriebsgröße abgestimmte Systeme.
Keine Standardlösung, sondern exakt abgestimmt. Systeme, die mit Ihrem Betrieb mitwachsen und mitdenken.
Bedarfsgerechte Steuerung senkt dauerhaft Energie- und Betriebskosten – messbar, nachhaltig und effizient.
Zuverlässige Staub- und Emissionsabscheidung schützt Ihre Mitarbeitenden und erfüllt aktuelle Anforderungen an Arbeitssicherheit.
Für viele Betriebe heißt das: Modernisierung statt Kompromiss – wirtschaftlich realisierbar statt hoher Einmalinvestitionen.
Vom Handwerksbetrieb bis zur industriellen Fertigung vertrauen Unternehmen auf AL-KO Extraction Technology als Planungspartner für leistungsfähige Absaugsysteme.
Unsere aktuelle Referenz:
Unsere Absauglösungen entstehen nicht nach einem bestimmten Schema, sondern auf Basis tatsächlicher Produktionsbedingungen.
Unsere System:
So entsteht eine Lösung, die nicht nur heute funktioniert, sondern ihren Betrieb dauerhaft und langfristig unterstützt.
Ob Neuplanung, Erweiterung oder Modernisierung:
Wir zeigen Ihnen, wie eine durchdachte Absauglösung Ihre Holzproduktion langfristig stabilisiert – technisch, wirtschaftlich und förderfähig.

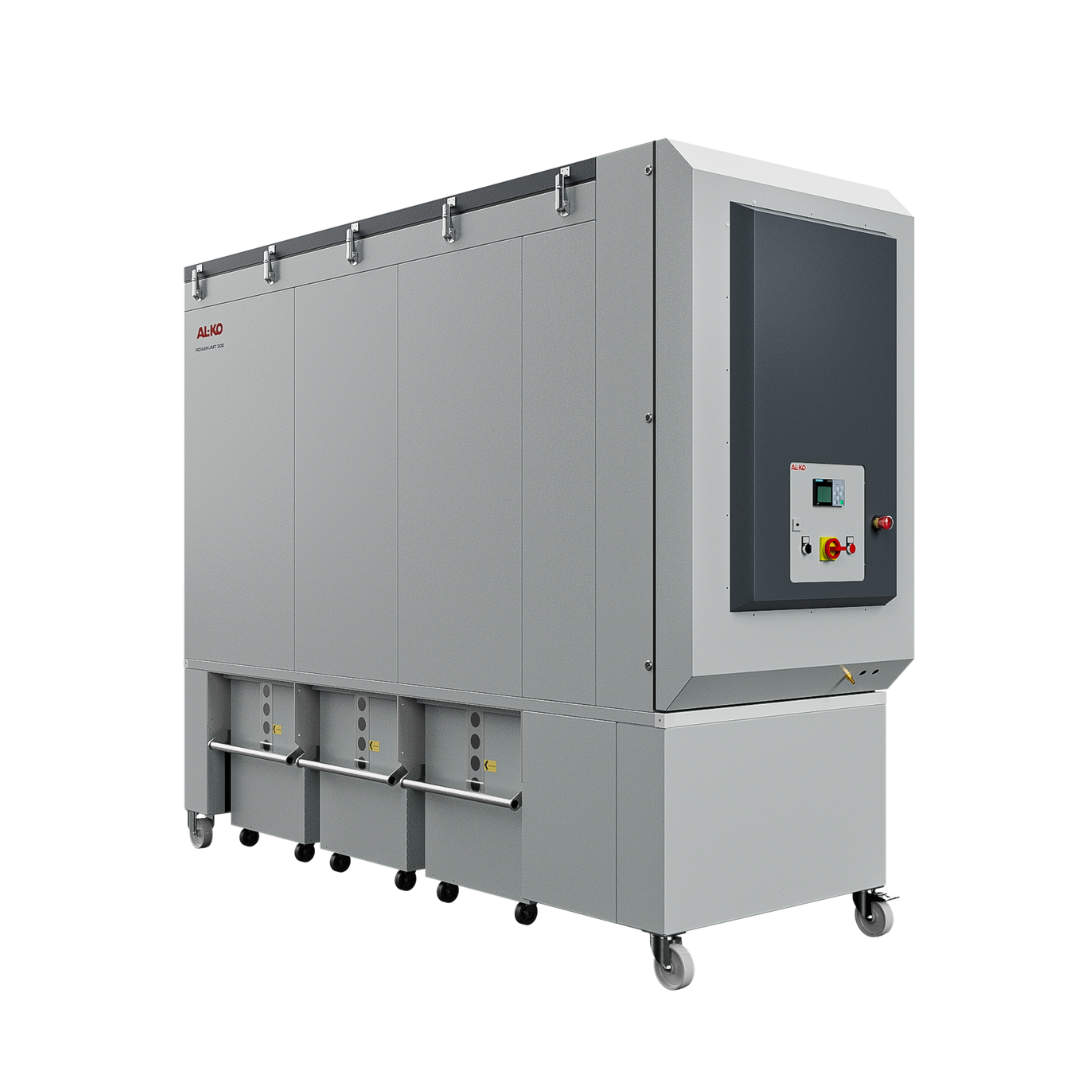

Die Reinluftentstauber der Baureihe AL-KO POWER UNIT werden in Handwerk und Industrie eingesetzt. Sie können an Einzelmaschinen, Bearbeitungszentren oder über Rohrleitungen an mehrere Absaugstellen angeschlossen werden. Die mobilen Reinluftentstauber überzeugen durch hohe Absaugleistung bei geringem Platzbedarf. Sie sind in acht verschiedenen Baugrößen mit Motorleistungen von 1,1 bis 15 kW und einem Luftvolumenstrom von bis zu 10.000 m3/h erhältlich.
AL-KO Qualität
✔️ breites Gerätespektrum
✔️ Hocheffiziente Filtertechnologie
✔️ Leistungsstark und geräuscharm
Funktionsweise
Beim Reinluftentstauber AL-KO POWER UNIT® saugt der leistungsstarke, reinluftseitig angeordnete Ventilator die staubhaltige Luft zum Absauggerät. Der integrierte Vorabscheider leitet Späne und Grobpartikel direkt in den Sammelbehälter. Den verbleibenden Feinstaub scheiden die Feinstaubfilter der Staubklasse „M“ ab. Das Filter-Abreinigungssystem AL-KO OPTI JET® befreit die Filter durch Druckluftstöße auch während des Saugvorgangs von anhaftenden Stäuben und sorgt so für eine konstante Saugleistung. Ein großvolumiger fahrbarer Sammelbehälter gehört zur Standardausführung.
Ihre Vorteile
Anwendungen
Optionen & Varianten
| Gerätetyp | Power Unit 100 | Power Unit 120 | Power Unit 160 | Power Unit 200 | Power Unit 250 | Power Unit 300 | Power Unit 350 | Power Unit 350+ |
|---|---|---|---|---|---|---|---|---|
| Ansaugstutzen Ø mm | 100 | 120 | 160 | 200 | 250 | 300 | 350 | 355 |
| Nennvolumen- strom m3/h * |
565 | 814 | 1.448 | 2.262 | 3.534 | 5.089 | 6.927 | 7.127 |
| Unterdruck bei Vnenn. Pa | 2.118 | 2.180 | 2.503 | 2.563 | 3.184 | 2.587 | 2.543 | 3.347 |
| Motornennleistung kW | 1,1 | 1,5 | 2,2 | 3 | 7,5 | 7,5 | 11 | 15 |
| Filterfläche m2 | 4,1 | 5,1 | 9,1 | 13,8 | 22,4 | 30 | 73 | 73 |
| Schalldruckpegel dB(A) ** | 69 | 71 | 70 | 72 | 71 | 71 | 71 | 71 |
| Maße (L x B x H) mm | 1.178 x 650 x 1.973 | 1.178 x 650 x 1.973 | 1.718 x 830 x 2.050 | 2.296 x 830 x 2.050 | 2.351 x 1.058 x 2.361 | 3.000 x 1.058 x 2.361 | 3.129 x 1.058 x 2.361 | 3.130 x 1.058 x 2.361 |
Durch ihren modularen Aufbau ermöglichen die Systemfilteranlagen der Baureihe PROFI JET® die individuelle Planung und den Bau von Absauglösungen für nahezu jede erforderliche Luftmenge und für praktisch jeden denkbaren Anwendungsfall. Dank der gedämmten Wandpaneele punktet das bewährte System auch durch überragenden Lärmschutz und minimiert bei Außenaufstellung Wärmeverluste. BAFA-förderfähig nach Modul 4.
AL-KO Qualität
✔️ Qualität Individuelle geplante Absauganlagen auf Basis von Standardmodulen
✔️ Passgenau und kostengünstig
✔️ Für Innen- und Außenaufstellung
Funktionsweise
Bei den individuell geplanten Absauganlagen der Baureihe PROFI JET bildet ein stabiler Stahlrahmen die Grundkonstruktion. Der Rahmen wird komplett mit isolierten, doppelwandigen, pulverbeschichteten Stahlblechpaneelen beplankt, sodass sich alle Anlagenteile einschließlich Ventilator, Filterabreinigung und Austragskomponenten schmutz- und witterungsgeschützt innerhalb der geschlossenen Anlagenhülle befinden. Die reinluftseitig angeordneten Ventilatoren sind im oberen Bereich der Anlage installiert und saugen die staub- und spänehaltige Luft in die Filtereinheit. Eine großdimensionierte Vorabscheidekammer sorgt für eine wirkungsvolle Abscheidung von groben Partikeln und Spänen. Die danach folgenden Filterschläuche oder -patronen scheiden den restlichen Feinstaub ab. Die gereinigte Abluft wird durch eine schallgedämmte Rückluftkammer entweder zurück in das Gebäude oder ins Freie geleitet.
Ihre Vorteile
Anwendungen
Optionen & Varianten
| Gerätetyp | PROFI JET Typ 1 | PROFI JET Typ 3 | PROFI JET Typ 5 | PROFI JET Typ 10 | PROFI JET Typ 16 |
|---|---|---|---|---|---|
| max. Luftvolumenstrom m3/h | 12.000 | 15.000 | 26.000 | 75.000 | 120.000 |
| max. Unterdruck Pa | 3.100 | 3.000 | 3.000 | 4.300 | 3.900 |
| Motornennleistung kW | 15 | 18,5 | 2 x 18,5 | 3 x 37 | 6 x 30 |
| Filterfläche m2 | 137,2 | 150 | 176 | 500 | 800 |
| Maße (L x B x H) mm | 2.136 x 1.606 x 6.964 | 2.447 x 1.606 x 7.373 | 2.907 x 3.212 x 7.373 | 6.424 x 3.212 x 7.832 | 9.636 x 3.212 x 9.185 |
Mobiles Saugsystem zum Absaugen von Handschleifmaschinen und Arbeitsplätzen. Die Geräte der AL-KO POWER VAC Baureihe kommen überall dort zum Einsatz, wo starke Saugkraft und gleichzeitig ein hoher Luftvolumenstrom benötigt wird. Typische Anwendungsfälle sind z.B. die Späneabsaugung an Sägen im Fensterbau oder die Direktabsaugung der Frässpäne an Mehrkopfschweißmaschinen.
AL-KO Qualität
✔️ Über 35 Jahre Erfahrung – Kompetenz und Innovation in der Absaugtechnik
✔️ Geprüft & zertifiziert – höchste Sicherheit und Qualität
✔️ Alles aus einer Hand – Planung, digitale Tools, Steuerung & Service
Funktionsweise
Durch den Unterdruck von bis zu 10.000 Pa. werden die anfallenden Späne und Stäube schnell und sicher direkt an den Entstehungsstellen abgesaugt. Ein reibungsloser Fertigungsablauf und eine einwandfreie Produktqualität sind somit sichergestellt. Die Schlauchfilter garantieren einen hohen Abscheidegrad sowohl bei groben Partikeln als auch bei Feinstaub. Zudem ist der Anschluss eines Rohrleitungssystems zum Verbinden mehrerer Bearbeitungsmaschinen mit dem Entstauber möglich. Die AL-KO POWER VAC Geräte sind mit dem bewährten AL-KO OPTI JET Filterreinigungssystem ausgerüstet und verfügen serienmäßig über eine Steuerung mit integriertem Frequenzumrichter. Damit kann die Absaugleistung jederzeit den betrieblichen Anforderungen angepasst werden.
Ihre Vorteile
Anwendungen
Optionen & Varianten
| Typ | POWER VAC 125 P | POWER VAC 140 P |
|---|---|---|
| Artikelnummer | 192 899 | 192 900 |
| Nennvolumenstrom bei 20 m/s * | 884 m3/h | 1.108 m3/h |
| Max. Unterdruck | 10.000 Pa | 8.500 Pa |
| Filterabreinigung | Druckluft | Druckluft |
| Schalldruckpegel ** | 74 dB(A) | 74 dB(A) |
| Maße (L / B / H) in mm | 1.660 × 1.106 × 2.085 | 1.660 × 1.106 × 2.085 |
| Gewicht netto o. Verp. | ca. 520 kg | ca. 520 kg |
| Ansaugstutzen | 125 mm | 140 mm |
| Motornennleistung | 5,5 kW | 5,5 kW |
| Filterfläche | 7,1 m2 | 7,1 m2 |
| Sammelbehälter | max. 150 L | max. 150 L |
Mit Luftvolumenströmen von bis zu 22.000 m³/h bieten die stationären Kompaktfilteranlagen der Baureihe ECO JET ein breites Einsatzspektrum. Sie sind die ideale Absauglösung für Maschinen in vielfältigen Fertigungsbereichen und Branchen, auch für größere Bearbeitungsmaschinen. BAFA-förderfähig nach Modul 4.
AL-KO Qualität
✔️ Breites Leistungsspektrum
✔️ Kompakte Bauform
✔️ Für Innen- und Außenaufstellung
Funktionsweise
Anlagen der Serie ECO JET sind mit reinluftseitig angeordneten Ventilatoren ausgerüstet, welche die staub- und spänehaltige Luft zur Filtereinheit saugen. Bei den leistungsstärksten Geräten der Ausführung DUO werden zwei Ventilatoren parallel geschaltet. Ein Flanschbord am Eintritt der Filtereinheit ermöglicht den Anschluss individueller Rohrleitungsdurchmesser. Durch die strömungstechnisch optimierte Luftführung in der Abscheidekammer werden grobe Teile direkt abschieden, ohne auf die Filterschläuche zu gelangen. Der von den Filtern abgeschiedene Reststaub wird vom Filterreinigungssystem AL-KO OPTI JET® automatisch abgereinigt, das abgeschiedene Material wird in fahrbare Sammelbehälter unter dem Filter ausgetragen.
Ihre Vorteile
Anwendungen
Optionen & Varianten
| Gerätetyp | ECO JET Typ 2 | ECO JET Typ 3 | ECO JET Typ 4 | ECO JET Typ 5 | ECO JET Typ 6 | ECO JET Typ DUO 6 | ECO JET Typ DUO 8 | ECO JET Typ DUO 10 |
|---|---|---|---|---|---|---|---|---|
| max. Luftvolumenstrom m3/h | 2.300 | 2.500 - 4.200 | 6.045 - 10.000 | 6.045 - 10.000 | 7.770 - 10.000 | 5.700 - 13.000 | 8.000 - 17.000 | 8.000 - 22.000 |
| max. Unterdruck Pa | 2.800 | 4.400 - 5.500 | 5.200 - 6.000 | 5.200 - 6.000 | 4.900 - 5.500 | 4.900 - 5.700 | 5.500 - 5.700 | 4.900 - 5.500 |
| Motornennleistung kW | 3 | 5,5 - 11 | 7,5 - 15 | 7,5 - 15 | 11 - 18,5 | 15 - 18,5 | 2x11 - 2x15 | 2x11 - 2x18,5 |
| Filterfläche m2 | 17,3 | 23 - 38,8 | 28,8 - 58,2 | 40,3 - 77,6 | 51,8 - 97 | 57,6 - 97 | 69,2 - 116,4 | 92 - 155,2 |
| Maße (L x B x H) mm | 2.225 x 1.122 x 2.959 | 2.440 x 1.122 x 4.816 | 3.188 x 1.122 x 5.269 | 3.950 x 1.122 x 5.562 | 4.563 x 1.122 x 4.057 | 2.530 x 2.120 x 5.245 | 3.188 x 2.121 x 5.460 | 3.919 x 2.121 x 5.572 |
